링빔 및 가설계단
링빔
원형수직구 공사의 정확한 선형유지와 support를 위하여 링빔을 시공도면과
공사시방서 기준으로 H-Beam을 벤딩한 후 플레이트 및 스티프너를 용접합니다.
링빔의 제작에 있어서는 당사에서 고주파벤딩을 하여 바로 제작을 할 수 있는 원스톱
공정을 갖추고 있어 타사에 비해 차별화된 경쟁력을 갖추고 있습니다.
고속도로, 고속철도, 복선철도, 지하철, 전력구, 수로터널의 원형수직구 링빔 제작

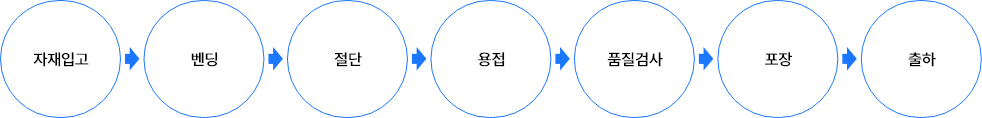

링빔 생산공정
링빔 생산제원표
| 치수(mm) | 표준단면치수(mm) | 단위중량(kg/m) | 단면적(mm*2) | 단면계수(mm*2) | |||
|---|---|---|---|---|---|---|---|
| HxB | t1 | t2 | W | A | Zx | Zy | |
| 200x200 | 200x200 | 8 | 12 | 49.9 | 6,350 | 472,000 | 160,000 |
| 250x250 | 250x250 | 9 | 14 | 72.4 | 9,220 | 867,000 | 292,000 |
| 300x300 | 300x300 | 10 | 15 | 94 | 11,980 | 1,360,000 | 450,000 |
| 300x305 | 300x305 | 15 | 15 | 106 | 13,480 | 1,430,000 | 466,000 |

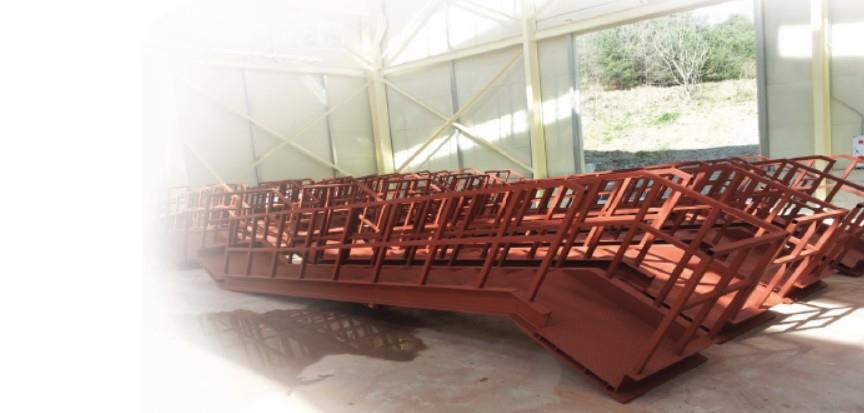

가설계단
수직구 공사 현장의 안전을 확보하기 위하여 가설계단을 시공도면 기준으로 제작하여 납품하고 있습니다.
수직구공사, 가설사무실 안전계단

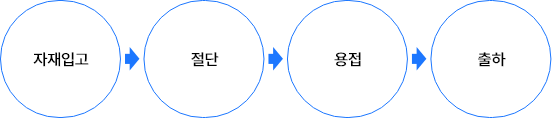

가설계단 생산공정
